En tant que fournisseur de vannes de porte en laiton forgées, je comprends l'importance critique d'assurer la qualité de ces produits. Les soupapes de porte en laiton forgées sont largement utilisées dans diverses industries en raison de leur durabilité, de leur résistance à la corrosion et de leur excellente capacités de contrôle des débits. Cependant, avec le marché inondé de différents produits, la vérification de la qualité d'une soupape de porte en laiton forgée devient une nécessité. Dans ce blog, je partagerai certaines méthodes et considérations clés pour vous aider à évaluer efficacement la qualité de ces vannes.
Inspection des matériaux
La première étape de la vérification de la qualité d'une soupape de porte en laiton forgée consiste à examiner le matériau. Le laiton forgé de haute qualité devrait avoir une composition cohérente. Une façon fiable de commencer est de vérifier le certificat de matériel de la vanne. Ce document fournit des informations détaillées sur la composition chimique des cuivres, y compris les pourcentages de cuivre, de zinc et d'autres éléments d'alliage. Par exemple, les cuivres utilisés dans les soupapes de porte contient généralement environ 60 à 70% de cuivre, ce qui lui donne une bonne résistance et résistance à la corrosion.
L'inspection visuelle peut également en révéler beaucoup sur le matériel. Le laiton forgé de haute qualité a une surface lisse et uniforme sans fissures, pores ou impuretés visibles. Tous les signes de moulage rugueux, tels que des inclusions de sable ou des trous de soufflage, peuvent indiquer de mauvais processus de fabrication et potentiellement compromettre l'intégrité de la valve. De plus, vous pouvez effectuer un test de dureté simple. À l'aide d'un testeur de dureté, vous pouvez mesurer la dureté du laiton. Si la dureté est dans la plage spécifiée pour le type de laiton utilisé dans les vannes de porte, il est plus susceptible d'être de bonne qualité.
Précision dimensionnelle
Les dimensions précises sont cruciales pour le bon fonctionnement d'une soupape de porte en laiton forgée. Des dimensions incorrectes peuvent entraîner des problèmes tels que des fuites, des sièges inappropriés et des difficultés d'installation. Commencez par comparer les dimensions réelles de la vanne avec les spécifications du fabricant. Cela comprend la longueur, le diamètre et l'épaisseur de paroi du corps de soupape, ainsi que la taille et la forme du siège et de la porte de soupape.
Utilisez des outils de mesure de précision comme les étriers, les micromètres et les jauges pour vous assurer que les dimensions sont dans la plage de tolérance acceptable. Par exemple, le diamètre des ports d'entrée et de sortie de la soupape doit correspondre à la taille du tuyau à laquelle il est destiné à se connecter, avec une tolérance généralement à quelques milliers de pouces. Tout écart significatif par rapport aux dimensions spécifiées peut indiquer une mauvaise qualité de fabrication et peut causer des problèmes pendant l'installation et le fonctionnement.
Pression - test
Pression - Les tests sont l'une des méthodes les plus importantes pour vérifier la qualité d'une soupape de porte en laiton forgée. Ce test simule les conditions de travail réelles de la valve et aide à identifier toute fuite ou faiblesse potentielle. Il existe deux principaux types de tests de pression: hydrostatique et pneumatique.
Les tests hydrostatiques consistent à remplir la valve avec de l'eau et à appliquer une pression spécifiée pour une certaine période. La pression est généralement plus élevée que la pression de fonctionnement normale de la valve pour garantir qu'il peut résister à des conditions extrêmes. Par exemple, une soupape de grille conçue pour une pression de fonctionnement maximale de 150 psi peut être testée hydrostatiquement à 225 psi pendant 10 à 15 minutes. Pendant le test, inspectez soigneusement la vanne pour tout signe de fuite, tels que les gouttelettes d'eau ou les taches humides.
Les tests pneumatiques, en revanche, utilisent de l'air ou du gaz comprimé au lieu de l'eau. Ce test est plus sensible aux petites fuites et peut être utilisé pour détecter les fuites qui peuvent ne pas être visibles lors des tests hydrostatiques. Cependant, il est également plus dangereux, de sorte que des précautions de sécurité appropriées doivent être prises. Après le test de pression, la valve doit être soigneusement inspectée pour tout signe de déformation ou de dommages. Si la valve réussit le test de pression sans aucun problème, c'est une bonne indication de sa qualité.
Performance d'étanchéité
Les performances d'étanchéité d'une soupape de porte en laiton forgée sont essentielles pour éviter les fuites et assurer un fonctionnement efficace. Une bonne valve doit avoir un joint serré lorsqu'il est fermé et laisser un flux lisse lorsqu'il est ouvert. Pour tester les performances d'étanchéité, vous pouvez utiliser un test de colorant ou un test de fuite d'hélium.
Le test de colorant - pénétrant consiste à appliquer un colorant coloré sur les surfaces d'étanchéité de la soupape. Après une certaine période, l'excès de colorant est supprimé et un développeur est appliqué. S'il y a des fissures ou des lacunes dans les surfaces d'étanchéité, le colorant sera visible sur le développeur, indiquant un point de fuite potentiel.
Le test de fuite d'hélium est une méthode plus sensible qui utilise l'hélium gazier pour détecter même les plus petites fuites. La valve est placée dans une chambre scellée et l'hélium est introduit dans la valve. Tout hélium qui divulgue est détecté par un spectromètre de masse. Ce test peut détecter les fuites aussi petites que 10 ^ - 9 std. CC / SEC, ce qui le rend idéal pour les applications de précision élevées.
Finition de surface
La finition de surface d'une soupape de porte en laiton forgée affecte non seulement son apparence, mais aussi ses performances. Une finition de surface lisse réduit le frottement entre les composants de la vanne, permettant un fonctionnement plus facile et moins d'usure. Il aide également à prévenir l'accumulation de saleté et de débris, ce qui peut provoquer des blocages et affecter les performances d'étanchéité de la valve.
Inspectez la surface de la vanne pour tous les taches, rayures ou inégaux. Une vanne de qualité élevée devrait avoir une surface polie qui est exempte de terrifiants et de bords tranchants. Vous pouvez également vérifier la finition de surface à l'aide d'un testeur de rugosité de surface. Une valeur de rugosité inférieure indique une surface plus lisse, qui est généralement préférée pour les soupapes de la porte.
Performance opérationnelle
Enfin, il est important de tester les performances opérationnelles de la vanne de porte en laiton forgée. Cela comprend la vérification de la facilité d'ouverture et de fermeture de la valve, ainsi que la douceur du mouvement de la porte. La valve doit s'ouvrir et se fermer avec un minimum d'effort, et la porte doit se déplacer en douceur sans aucune secousse ni coller.
Pendant le test d'opération, faites attention aux capacités de contrôle des flux de la vanne. Une bonne soupape de porte devrait être en mesure de réguler avec précision l'écoulement de fluide et de maintenir un débit stable. Vous pouvez également tester la capacité de la valve à résister aux cycles d'ouverture et de fermeture répétés. Une vanne de qualité élevée devrait être en mesure d'effectuer un grand nombre de cycles sans usure ou dommage significatif.
En conclusion, la vérification de la qualité d'une soupape de porte en laiton forgée nécessite une approche complète qui comprend l'inspection des matériaux, les contrôles de précision dimensionnelle, les tests de pression - l'évaluation des performances d'étanchéité, l'inspection de la finition de surface et les tests de performance opérationnelle. En suivant ces méthodes, vous pouvez vous assurer que vous obtenez une vanne de qualité haute qui fonctionnera de manière fiable dans vos applications.

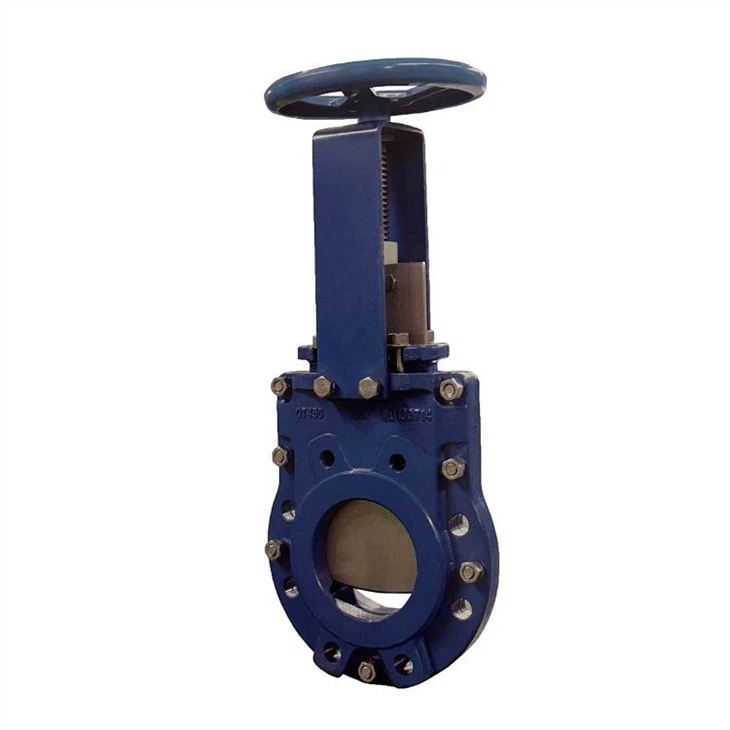

Si vous êtes sur le marché pour des vannes de porte en laiton forgées de haute qualité ou d'autres types de vannes telles queVanne de porte de couteau à plaquette,Valve de porte résiliente Eau chaude, ouVanne de billes fuites intégrée, n'hésitez pas à nous contacter pour plus d'informations et à discuter de vos exigences spécifiques. Nous nous engageons à fournir les meilleurs produits et services pour répondre à vos besoins.
Références
- ASME B16.34 - 2017, vannes - à bride, fileté et à l'extrémité de soudage.
- API 600 - 2015, vannes de porte en acier - Buttes et boutons de soudage, capot boulonné.
- ASTM B584 - 19, spécification standard pour les moulages de sable en alliage pour les applications générales.
