Vannes à vanne

Fabricant de vannes à vanne

Les vannes à vanne utilisent une vanne coulissante pour arrêter l'écoulement du fluide (vanne à vanne coulissante). La conception des systèmes de fonctionnement et d'étanchéité des vannes exige souvent qu'ils fonctionnent soit complètement ouverts, soit complètement fermés.

Ils s'ouvrent en soulevant une porte/coin circulaire ou rectangulaire hors du chemin du fluide. Sa particularité est que la surface d'étanchéité entre l'obturateur et le siège de vanne est plate. Les faces de la porte peuvent être en forme de coin-ou parallèles. En règle générale, ils ne doivent pas être utilisés pour réguler le débit à moins qu’ils ne soient spécifiquement conçus à cet effet.

Lorsqu'il est ouvert, le chemin du flux se développe de manière hautement non linéaire :-par rapport au pourcentage d'ouverture. Cela signifie que le débit ne varie pas uniformément avec le déplacement de la tige. De plus, les portes partiellement ouvertes sont sujettes aux vibrations dues à l’écoulement du fluide. La plupart des changements de débit se produisent près de la fermeture, où les vitesses du fluide sont relativement élevées, provoquant une usure des disques et des sièges et éventuellement des fuites s'ils sont utilisés pour réguler le débit. Généralement, ils sont conçus pour être entièrement ouverts ou fermés. Lorsqu'elle est complètement ouverte, une vanne à vanne typique n'a aucune obstruction dans le chemin d'écoulement, les pertes par friction sont donc très faibles.

Ils se caractérisent par des tiges ascendantes ou non-ascendantes. La tige montante fournit une indication visuelle de la position de la vanne. Les poteaux dissimulés sont utilisés là où l'espace vertical est limité ou souterrain.

Types de vannes

Selon la structure, les robinets-vannes pour les systèmes d'approvisionnement en eau peuvent généralement être divisés dans les types suivants :

 Par cale : vanne à vanne parallèle et vanne à cale

 Par siège : vanne à siège métallique ou à siège élastique

 Par tige : Avec tige montante ou-montante.

Application de vanne à vanne

Les robinets-vannes ont de nombreuses applications industrielles et résidentielles.

Vanne à siège métallique ou à siège élastique

Les vannes à coin peuvent avoir des sièges en métal ou en plastique. Dans les vannes à siège métallique-, la cale glisse dans une rainure à l'arrière du corps de la vanne, qui emprisonne souvent les solides contenus dans le fluide. Par conséquent, les vannes à siège résilient offrent une fermeture plus étanche et sont préférées dans les systèmes de distribution d’eau.

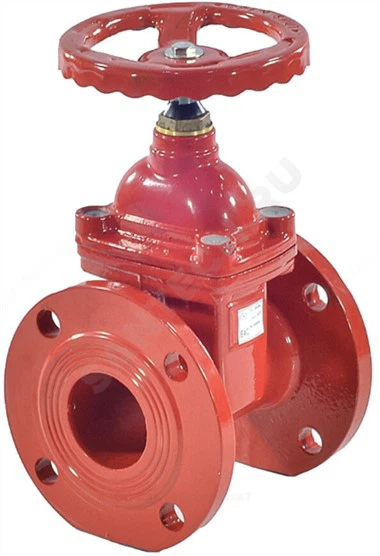

Dans un robinet-vanne à siège élastique, la cale est principalement constituée de fonte ductile et est encapsulée dans un matériau élastique (élastomère), assurant ainsi une étanchéité parfaite. Le siège de vanne est situé entre le bord de la cale et le corps de vanne. Cela ne nécessite pas de rainure au fond de la vanne. Par conséquent, les vannes à siège en élastomère peuvent assurer l’étanchéité autour des petits solides transportés par l’écoulement de l’eau.
